ATL(Automotive Testing Laboratory)

자동차 분야에 대하여 국/내외 표준에 맞추어
신뢰성 시험을 지원하고 있습니다.

에이티엘은 고객의 비즈니스를 중요하게 생각하며
최고의 품질과 기술 서비스를 제공하고 있습니다.

시험이력

지원서비스

전장 시험 서비스

Automotive TEST

현대 · 기아자동차 ES SPEC

ES 95400-10 (전자부품환경시험)

ES 90000-04 (무연솔더링 시험)

(General Motors) 3172

Electrical: Parasitic Current; Power Supply Interruptions; Battery Voltage Dropout; Sinusoidal Superimposed Voltage; Pulse Superimposed Voltage; Intermittent Short Circuit to Battery and to Ground; Continuous Short Circuit to Battery and to Ground; Ground Interconnect Shot to Battery; Open Circuit – Single Line Interruption; Open Circuit – Multiple Line Interruption; Ground Offset / Power Offset; Discrete Digital Input Threshold Voltage; Over Load – All Circuits; Over Load – Fuse Protected Circuits; Isolation Resistance; Crank Pulse Capability and Durability

Mechanical: Vibration with Thermal Cycling; Post Thermal Fatigue Vibration; Mechanical Shock – Pothole; Mechanical Shock – Collision; Mechanical Shock – Closure Slam; Crush For Housing – Elbow Load; Crush For Housing – Foot Load; Connector Installation Abuse – Side Force; Connector Installation Abuse – Foot Load; Free Fall; Fretting Corrosion Degradation

Enclosure: Dust(외주 평가) , Water(외주 평가); Seal(외주 평가), Water Freeze(외주 평가); Sugar Water Function impairment(외주 평가)

Climatic: High Temperature Degradation; Thermal Shock Air To Air (TS); Power Temperature Cycle(PTC); Humid Heat Cyclic(HHC); Humid Heat Constant(HHCO); Salt Mist; Salt Spray

전기적 성능 시험기

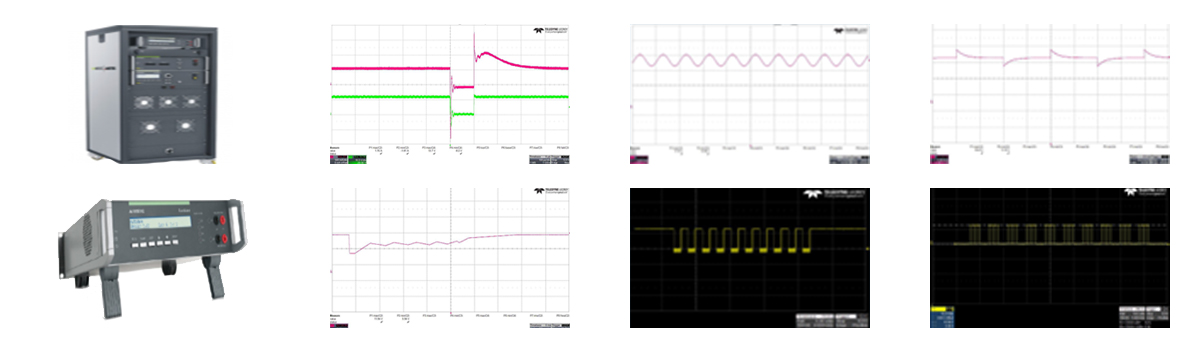

EMTESTER: 제조사 : EMTEST; 구성 : Arbitrary Generator; 장비 사양 : 4 CH / Frequency, 10 V unipolar DC 50 ㎑; 구성 : Voltage Drop Simulator; 장비 사양 : 60 V / 50 A

시험 가능 항목: -ES95400-10 (Rev. 21) 전 항목 대응 가능; -6.1.6 전기 부하 작동 시 전원 전압 변동 시험; -6.1.7 전원 전압 순단 시험; -6.1.9 전원 전압 단속 시험; -6.1.12 리셋 리플 복합 시험; -GMW3172 (2018) 전 항목 대응 가능; -GMW3172 (2018) 9.2.18 Switched Battery Lines; -GMW3172 (2018) 9.2.19 Battery Line Transients

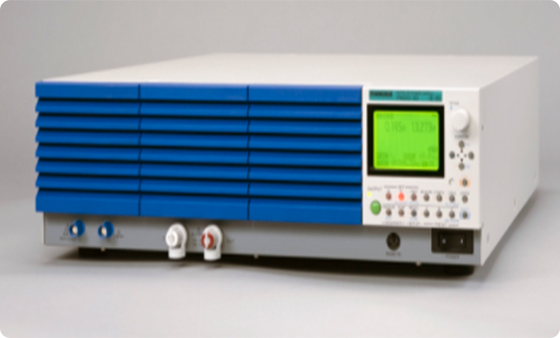

Bi-Polar DC Power Supply: 제조사 : KIKUSUI; 구성 : PBZ 20-20; 장비 사양 : 20 V, 20 A; 구성 : PBZ 40-10; 장비 사양 : 40 V, 10 A

분석 장비

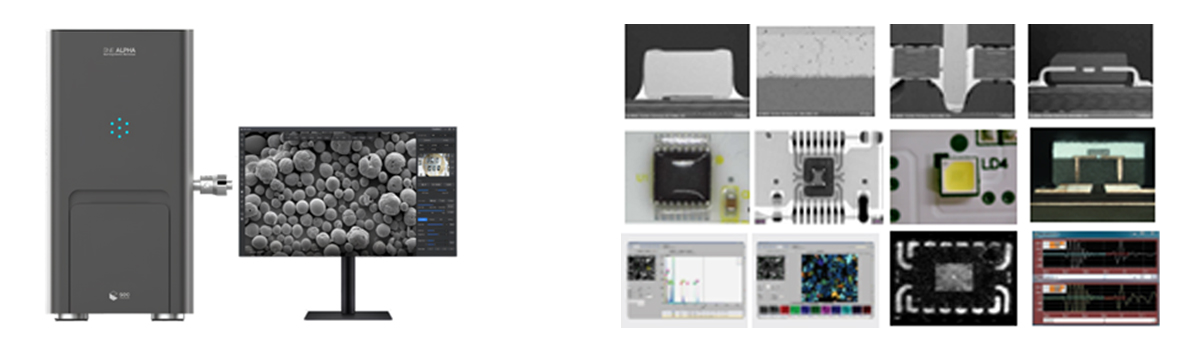

주사전자현미경 (SEM): 배율 : 30 ~ 250,000 배; 분해능 : 5 nm; Detector : Secondary Electron (SEI), Back Scattered Electron (BSE); SDD Detector : Energy Dispersive X-ray Spectrometer (EDS)

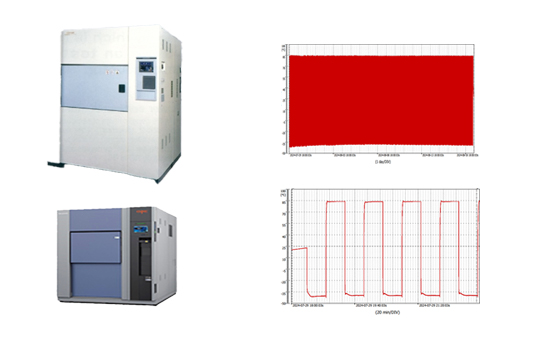

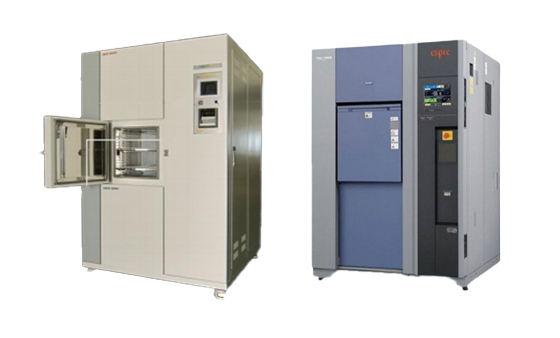

열충격 시험기 (대용량)

열충격 시험기 (대용량): 제조사 : ESPEC, HITACHI; 모델명 : ES-306L, TSA-301L-W; 온도범위 : (-65 ~ 200) °C; 방식 : 댐퍼 방식; 내부 크기 : 970 * 460 * 670 (300 Liter)

열충격 시험기

열충격 시험기: 제조사 : ESPEC, ENEX SCIENCE; 모델명 : EN-DT3-500, TSA-71L-A, TSA-71L-W; 온도범위 : (-65 ~ 200) °C; 방식 : 댐퍼 방식; 내부 크기 : 500 * 500 * 400 (100 Liter)

PTC

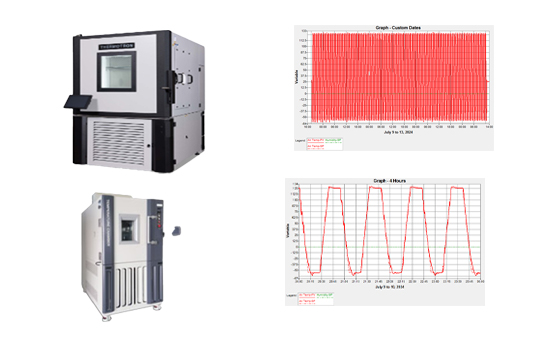

온도 급변 챔버 (Power Temperature Cycle Chamber): 제조사 : ENEX SCIENCE, THERMOTRON; 모델명 : EN-FTC-700, SE-600-3-3, SE-1200-15-15; 온도범위 : (-65 ~ 200) °C; 온도 변화율 : 7, 10, 15 ℃/min; 내부 크기 : (300 Liter) 1 020 * 1 000 * 1 170 (1184 Liter)

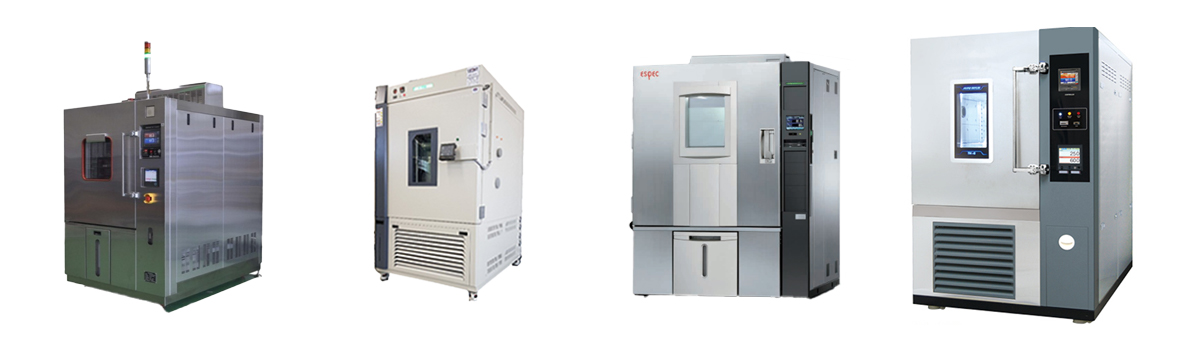

항온항습기

항온항습기: 제조사 : ESPEC, ENEX SCIENCE, GTPS, NEURONFIT; 온도범위 : (-60 ~ 150) °C; 습도범위 : (20 ~ 98) R.H.; 내부 크기 : 1000 * 1000 * 1000 (1000 Liter)

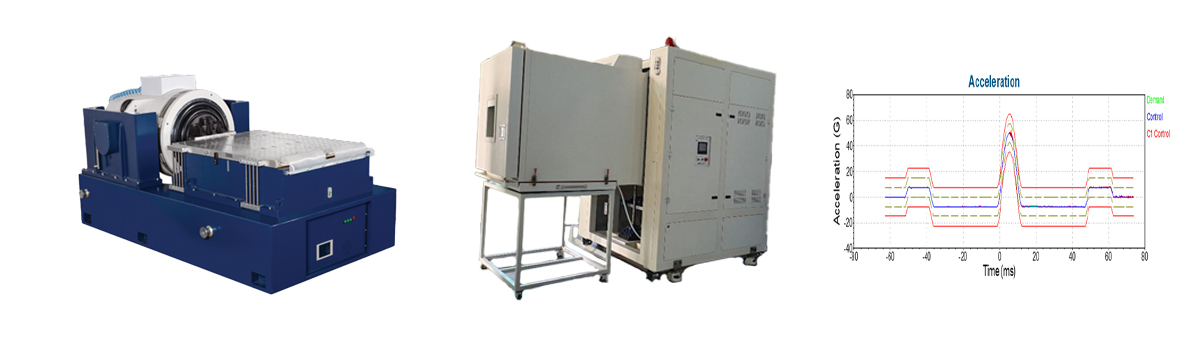

복합 진동시험기 (6.5 ton)

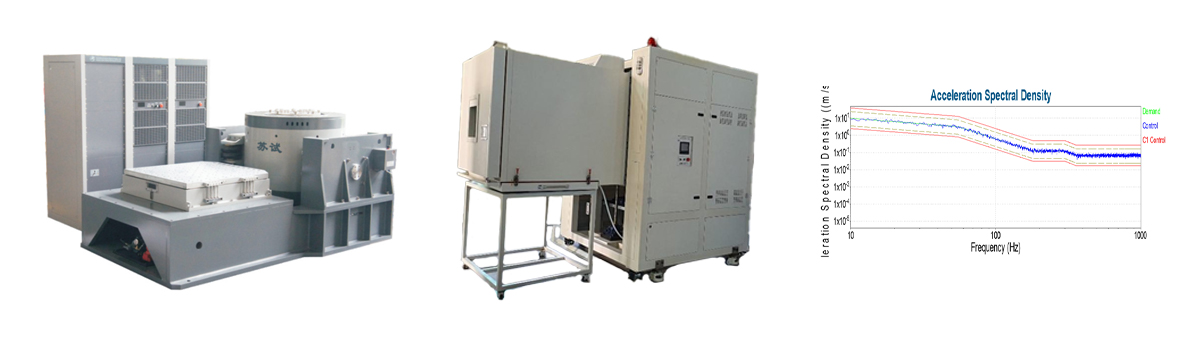

복합 진동시험기 (6.5 ton): 제조사 : uzhou sushi testing group; 모델명 : DC-6500-65; Max Force : 63.6 kN; Max Payload : 1000 kg; Max Accel : 980 m/s2; Frequency Rage : 2 ~ 2700 Hz; 온도 범위 : (-40 ~ 150) ℃; 습도 범위 : (20 ~ 98) % R.H.

복합 진동시험기 (4 ton)

복합 진동시험기 (6.5 ton): 제조사 : ETS Solution; 모델명 : IPA-60L/M437A/GT800M; Max Force : 40.0 kN; Max Payload : 500 kg; Max Accel : 980 m/s2; Frequency Rage : 5 ~ 2 700 Hz; 온도 범위 : (-40 ~ 150) ℃; 습도 범위 : (20 ~ 98) % R.H.

자동자 전장부품 시험
